Scandi Neptun Kabelleger

Kabelleger einer norwegischen Reederei

Foto des Originalschiffes

Konstruktionszeichnung der Reederei von  der Scandi Neptune, die ich im Maßstab 1:100 vergrößert und  den Spantenriss konstruiert habe .

Modell

Maßstab 1 : 100

nach den Konstruktionsplänen und Fotos des Originalschiffes Scandi Neptune gebaut

Länge 108 cm

Breite 20 cm

Arbeitszeit : ca. 1400 Stunden

gebaut 2003 -2004

über 140 Reling stützen 11mm hoch angefertigt. den Rumpf zuerst ein Positiv angefertigt, dann ein Polyesternegativ ,anschließend den Rumpf mit rot eingefärbten Harz. die Kabelführungen am Heck sind ebenfalls aus Harz angefertigt

die zwei Schottel sind umgebaute Bugstrahlruder von Aeronaut, die großen Radoms sind Schwimmkugeln zu Fischen. Gekauft sind die Rettungsringe ,die Figuren und die Handräder

die Stützen für die Kräne sin aus 1mm Messingrohr, durchgebohrt mit  0,5mm0,5mm Messingdraht eingeführt ,1mm Rohr aufgeschoben und verlötet, die Abziehbilder selbst angefertigt

Detailbilder vom Schiff

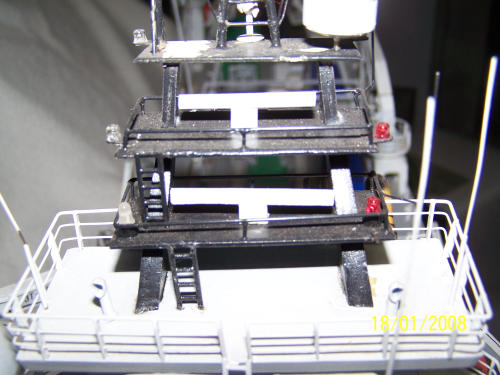

Treppenaufgänge am Bugaufbau                                                             Kran an der Steuerbord Seite aus Polystyrol gefertigt Kranstütze aus 1mm Messingrohr gelötet

Aufkleber selbst angefertigt  Reling stützen 1×2,5mm   ca 230 Stück angefertigt

       Kabeltransportrolle unter dem Heckkontrollraum                                                                                                            Heckportal

Heckkontrollraum

Radoms auf dem Oberdeck                                                                   Heckansicht vom Aufbau

Antriebe, angedeutete Azipotantriebe (umgebaute Bugstrahlruder von Aeronaut                 Mast

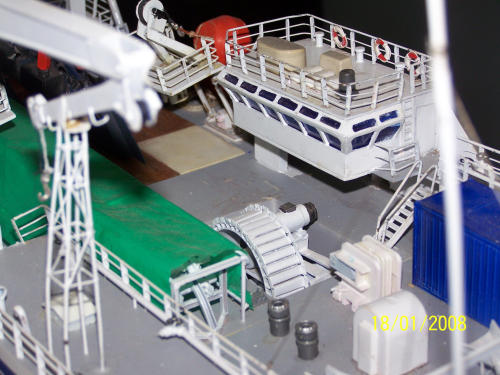

    Kabeltransportschienen und Rollen                                                                            Kran auf   dem   Heckportal

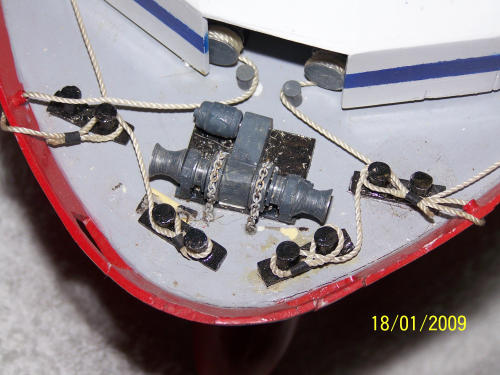

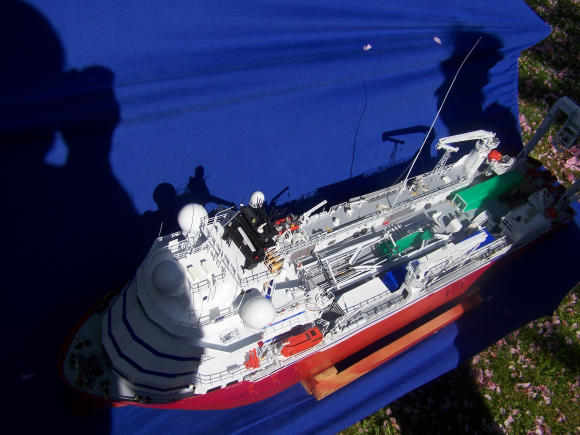

Draufsicht auf Bugdeck                                                                                                                                  und Arbeitsdeck

Arbeitsdeck

Kabelverlegepflug                                                                                             Rettungsboote
